Как рассчитать мощность мультисплит-системы для двух, трёх или четырёх комнат

Главная ошибка при выборе мультисплит-системы — взять общую площадь квартиры, разделить её на десять и по результату заказать внешний блок. Такой расчёт не учитывает, что комнаты нагреваются по-разному.

Спальне площадью 15 квадратных метров может требоваться меньше холода, чем десятиметровому кабинету с большим солнечным окном и мощным компьютером. Поэтому расчёт выполняют в два этапа: сначала определяют нагрузку каждой комнаты, затем подбирают наружный блок и проверяют совместимость всей комбинации.

Почему правило «1 кВт на 10 квадратных метров» работает не всегда

Для комнаты со стандартной высотой потолка и обычной тепловой нагрузкой используют грубый ориентир:

Холодопроизводительность = площадь комнаты × 0,1 кВт.

Для помещения площадью 20 квадратных метров базовый результат составит около 2 кВт.

Это только стартовая оценка. Она может быть недостаточной, если:

• окна выходят на юг или запад;
• остекление занимает большую часть стены;
• помещение расположено на последнем этаже;
• высота потолков заметно больше стандартной;
• в комнате постоянно находятся несколько человек;
• работает компьютерная, кухонная или другая выделяющая тепло техника;
• двери часто открываются;
• теплоизоляция здания оставляет желать лучшего.

Не следует добавлять проценты без разбора. Правильнее оценить источники тепла и выбрать ближайшую подходящую модель с разумным запасом.

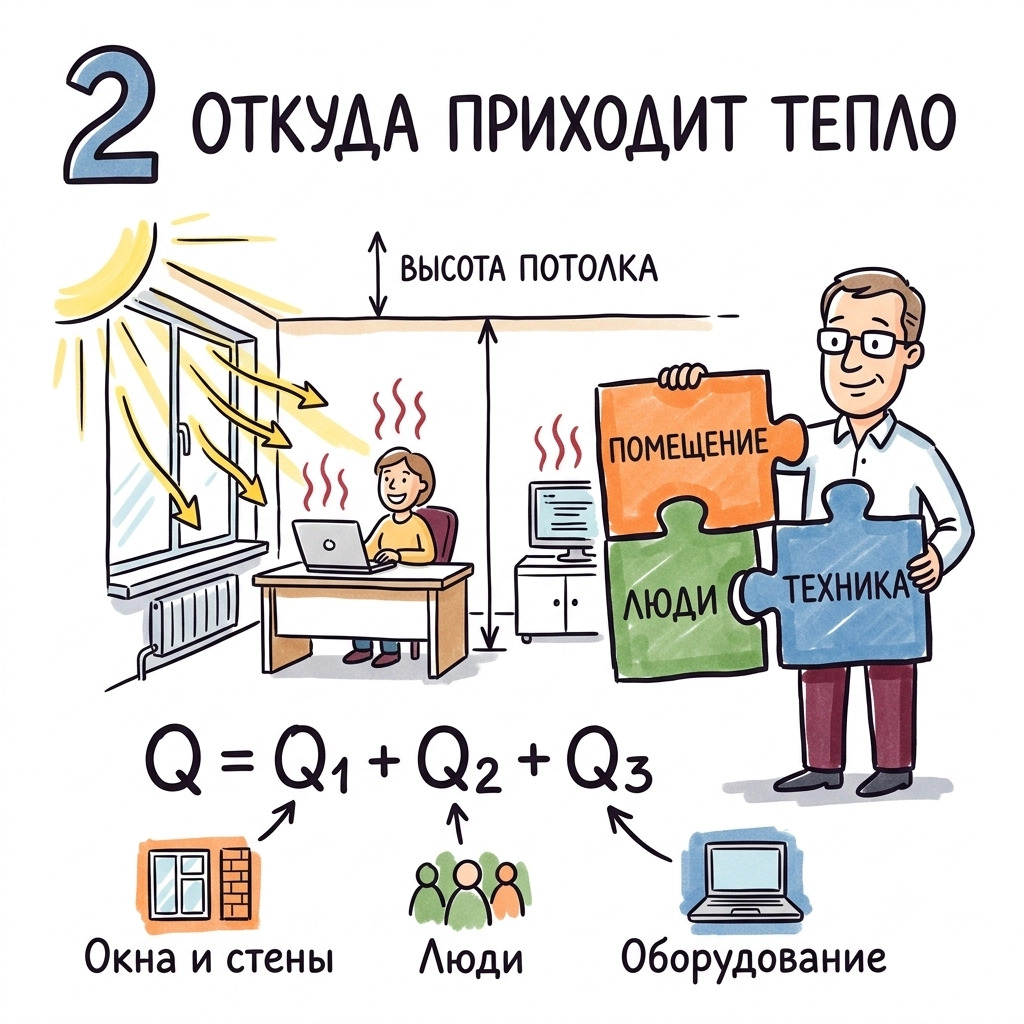

Базовая формула расчёта по объёму

Для более точной предварительной оценки можно использовать формулу:

Q = Q1 + Q2 + Q3.

Здесь:

• Q1 — поступление тепла через стены, потолок и окна;
• Q2 — тепло от людей;
• Q3 — тепло от бытовой и офисной техники.

Первую часть рассчитывают так:

Q1 = площадь комнаты × высота потолка × коэффициент освещённости / 1000.

Ориентировочный коэффициент составляет:

• около 30 Вт на кубический метр для затенённого помещения;
• около 35 Вт на кубический метр при средней освещённости;
• около 40 Вт на кубический метр для солнечной комнаты.

Для человека в спокойном состоянии обычно учитывают приблизительно 0,1 кВт теплопоступления. Компьютер может добавлять ориентировочно 0,2–0,4 кВт в зависимости от конфигурации и нагрузки. Для другой техники желательно использовать данные о потребляемой мощности и реальном режиме работы.

Такой метод тоже остаётся предварительным. Большие окна, сложное остекление, вентиляция и нестандартные строительные конструкции требуют профессионального теплотехнического расчёта.

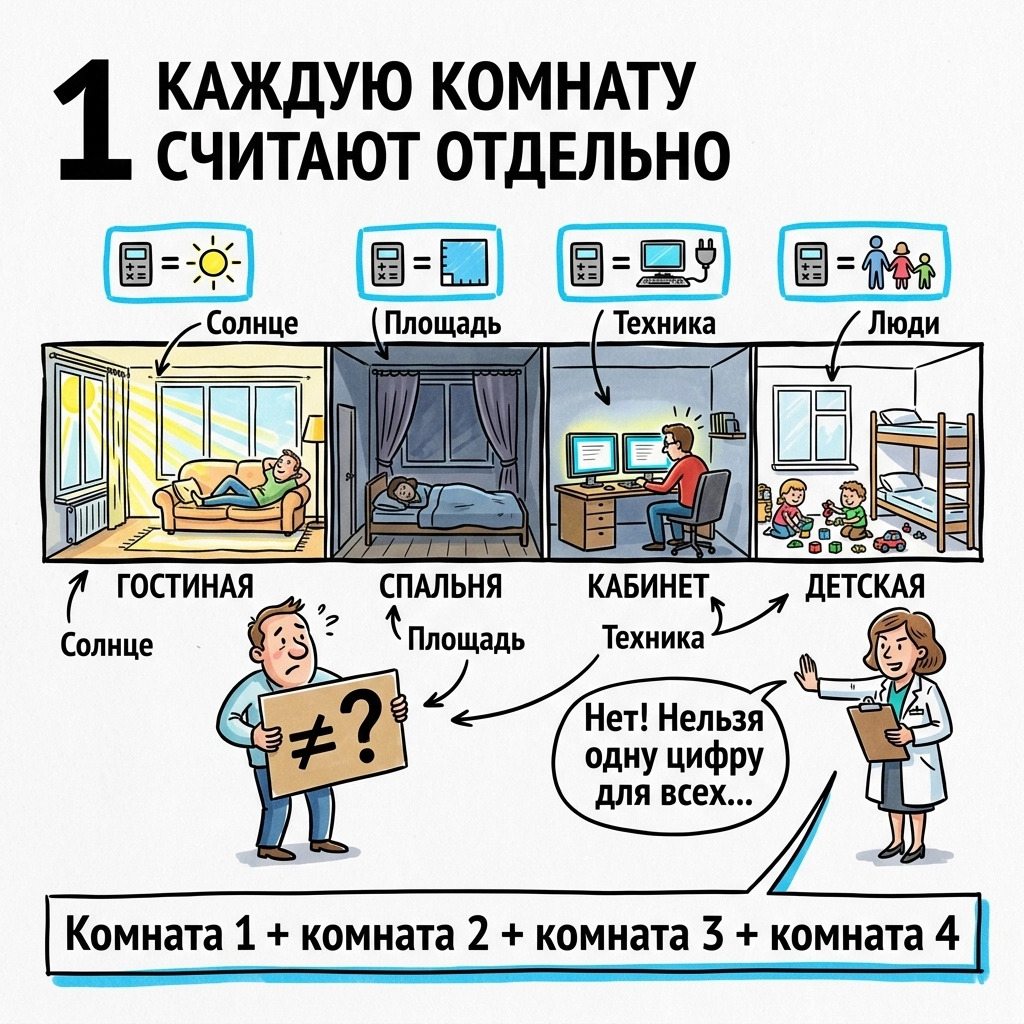

Сначала рассчитываем каждый внутренний блок

Предположим, мультисплит нужен для двух комнат:

• спальня площадью 14 квадратных метров;
• гостиная площадью 24 квадратных метра с солнечными окнами.

Для спальни базовый расчёт даст примерно 1,4 кВт, но типоразмер выбирают из доступной линейки. Часто для такого помещения рассматривают внутренний блок примерно на 2,0–2,2 кВт.

Для гостиной базовое значение составит 2,4 кВт. С учётом солнечной стороны, людей и техники может потребоваться модель примерно на 3,0–3,5 кВт.

Нельзя просто разделить мощность наружного блока поровну. Спальня и гостиная имеют разные нагрузки, поэтому внутренние модули также должны отличаться.

Расчёт для мультисплита на две комнаты

Порядок действий выглядит так:

1. Рассчитайте холодопроизводительность каждой комнаты отдельно.
2. Выберите два подходящих внутренних блока.
3. Сложите их номинальную производительность.
4. Подберите внешний блок, допускающий именно такую комбинацию.
5. Проверьте длину трасс и перепад высот.
6. Оцените вероятность одновременной максимальной нагрузки.

Например, установлены внутренние блоки примерно на 2,0 и 3,5 кВт. Их суммарная номинальная мощность составляет около 5,5 кВт.

Наружный модуль необязательно должен иметь абсолютно такое же значение. Производитель может разрешать подключение внутренних блоков с суммарной мощностью выше номинала внешнего модуля. Но конкретную комбинацию необходимо найти в технической документации.

Если спальня используется главным образом ночью, а гостиная — днём, умеренное превышение может быть оправдано. Если обе комнаты весь день нагреваются солнцем и постоянно заняты людьми, внешний блок следует подбирать с учётом одновременной нагрузки.

Расчёт для трёх комнат

Для трёхкомнатной системы оценивают каждое помещение:

• площадь и высоту потолка;
• ориентацию окон;
• площадь остекления;
• количество людей;
• технику;
• режим использования.

Предположим, оборудование требуется для двух спален и гостиной. В спальни могут подойти блоки примерно по 2,0–2,5 кВт, а в гостиную — около 3,5 кВт. Суммарная мощность внутренних модулей окажется в диапазоне примерно 7,5–8,5 кВт.

Далее проверяют, какой наружный блок поддерживает выбранные внутренние модули. Важна не только общая сумма. В документации производителя указываются конкретное количество портов, допустимые модели и пределы мощности.

Если все три комнаты охлаждаются одновременно, наружный блок должен уверенно покрывать расчётную нагрузку. Если спальни включаются преимущественно ночью, а гостиная днём, возможен другой баланс.

Проектировщик учитывает не только максимальное значение, но и реальный сценарий эксплуатации.

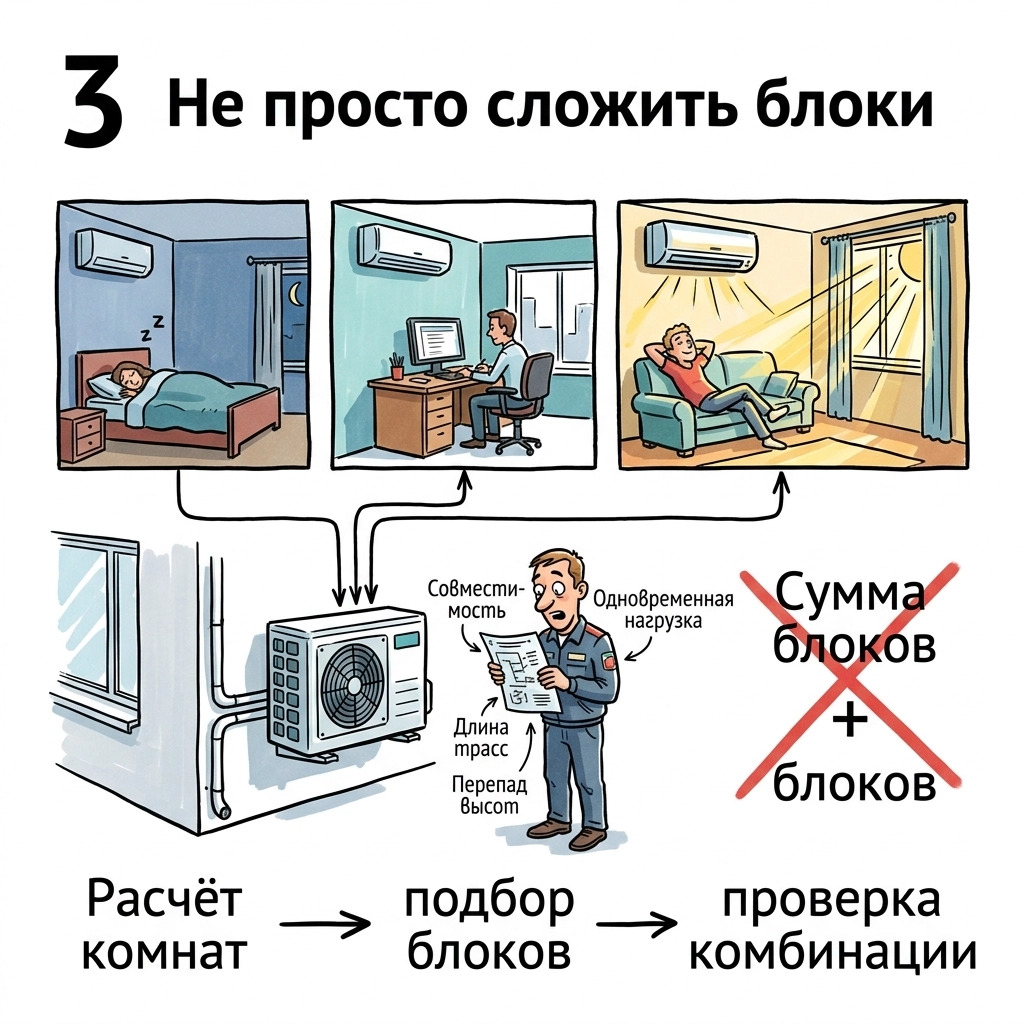

Расчёт для четырёх комнат

Чем больше внутренних блоков, тем опаснее упрощённый подход.

Предположим, в квартире есть:

• две спальни;
• кабинет;
• гостиная.

Для спален могут потребоваться блоки малой мощности, для кабинета — больше из-за компьютеров, а для гостиной — самый производительный внутренний модуль из-за площади, остекления и количества людей.

Если механически сложить номиналы, получится большая величина. Но реальная одновременная нагрузка может быть ниже: ночью заняты спальни, днём — кабинет, вечером — гостиная.

Это не повод намеренно выбирать слишком слабый наружный блок. В особенно жаркий день может потребоваться охлаждение всех помещений одновременно. Тогда доступная производительность распределится между ними, и достижение заданной температуры займёт больше времени.

Для четырёх комнат особенно важно проверить:

• допустимую суммарную мощность внутренних блоков;
• производительность наружного модуля при расчётной температуре;
• минимальную производительность в режиме одного включённого блока;
• максимальную длину отдельной трассы;
• общую длину всех трасс;
• перепад высот;
• необходимость дополнительной заправки хладагента;
• уровень шума и место установки наружного блока.

Что означают обозначения 7, 9, 12 и 18

В названиях кондиционеров часто встречаются условные типоразмеры, связанные с производительностью в тысячах BTU в час.

Ориентировочно:

• типоразмер 7 — около 2,0 кВт холода;
• типоразмер 9 — около 2,5 кВт;
• типоразмер 12 — около 3,5 кВт;
• типоразмер 18 — около 5 кВт.

Это приблизительное соответствие. Реальная производительность конкретной модели указывается в технических характеристиках. Выбирать блок только по цифре в названии не следует.

Почему слишком большой запас тоже вреден

Покупатели часто просят установить систему «в два раза мощнее, чтобы наверняка». Большой запас увеличивает стоимость, размеры наружного блока и требования к электропитанию.

У инверторных кондиционеров производительность регулируется, но у каждого компрессора есть нижний предел. Если наружный модуль слишком мощный, а работает только один небольшой внутренний блок, система может чаще менять режим, менее точно поддерживать температуру или работать не в оптимальной зоне эффективности.

Правильный запас учитывает жаркую погоду и переменные нагрузки, но не заменяет расчёт.

Какие данные нужно подготовить перед подбором

Для предварительного расчёта потребуются:

• площадь каждой комнаты;
• высота потолков;
• количество и размеры окон;
• ориентация окон по сторонам света;
• этаж;
• число постоянно находящихся людей;
• перечень выделяющей тепло техники;
• места установки внутренних блоков;
• предполагаемое место наружного модуля;
• примерная длина трасс;
• режим использования помещений;
• необходимость работы на обогрев.

Желательно предоставить план квартиры или дома. По нему специалист сможет оценить маршруты коммуникаций и заранее обнаружить проблемные участки.

Важен не только расчёт мощности

Даже правильно выбранное оборудование не обеспечит комфорт, если воздушный поток направлен на кровать, рабочий стол или диван. Внутренний блок должен распределять воздух по помещению, не создавая постоянного сквозняка в зоне пребывания людей.

Наружному блоку необходим свободный воздухообмен. Установка в закрытой нише или на застеклённой лоджии без достаточной вентиляции может вызвать перегрев и снижение эффективности.

Дренаж должен отводить конденсат без протечек и неприятного запаха. Фреоновые трассы необходимо выполнить в пределах, установленных производителем.

Поэтому расчёт мощности — только одна часть проекта.

Как не ошибиться с выбором

Для двух комнат иногда достаточно несложного предварительного расчёта. Для трёх или четырёх помещений возрастает значение планировки, коэффициента одновременности и совместимости оборудования.
